Kapasiteetti

50 W/m²:ssa ja 5°C lämpötilahäviö.

Mainitut pituudet ovat piirien enimmäispituudet.

Koskee kaikkia malleja.

Putki 12 x 2 mm
Piirin pituus 50 m
Kapasiteetti 200 m2

Putki 16 x 2 mm
Piirin pituus 85 m
Kapasiteetti 200 m2

Putki 17 x 2 mm
Piirin pituus 85 m
Kapasiteetti 200 m2

Putki 20 x 2 mm
Piirin pituus 110 m
Kapasiteetti 200 m2

Ensiöliitin

3/4” AV50 mm

Toisioliitin

1” sk AV200 mm

Termostaattiventtiili
M30 x 1,5

Täyttö/tyhjennys

3/4" kannella

Tukki

Ruostumaton teräs 1.4301

Lämpömittari

Sisäänrakennettu meno- ja paluutukkiin.

Pumppu
Taco ES 15-60 130

Sisältyvät osat:

• Konsolit
• Kiertovesipumppu
• Sulkuventtiili
• Termostaattiventtiili
• Säätöventtiili
• Täyttö- ja tyhjennysventtiilit
• Puserrusliittimet 17 mm
• Lämpömittarit
• Suojapussi
• Merkintälipukkeet
• Upotusputki

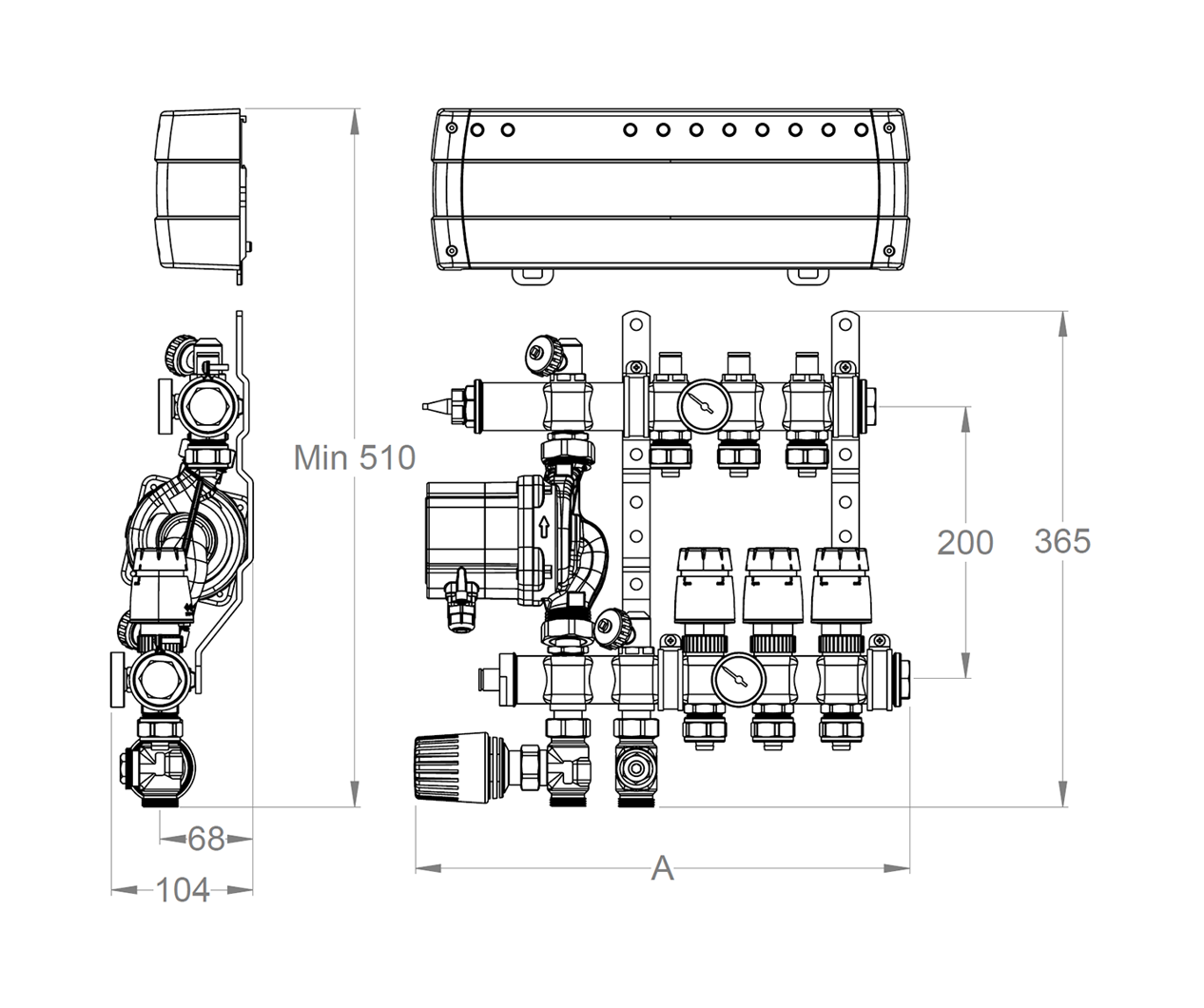

Mitat

Leveys: 260 mm

Korkeus: 365 mm sis. konsolin

(n.520 mm sis. kytkentärasian)

Syvyys: 104 mm

(97 mm ilman lämpömittareita)
